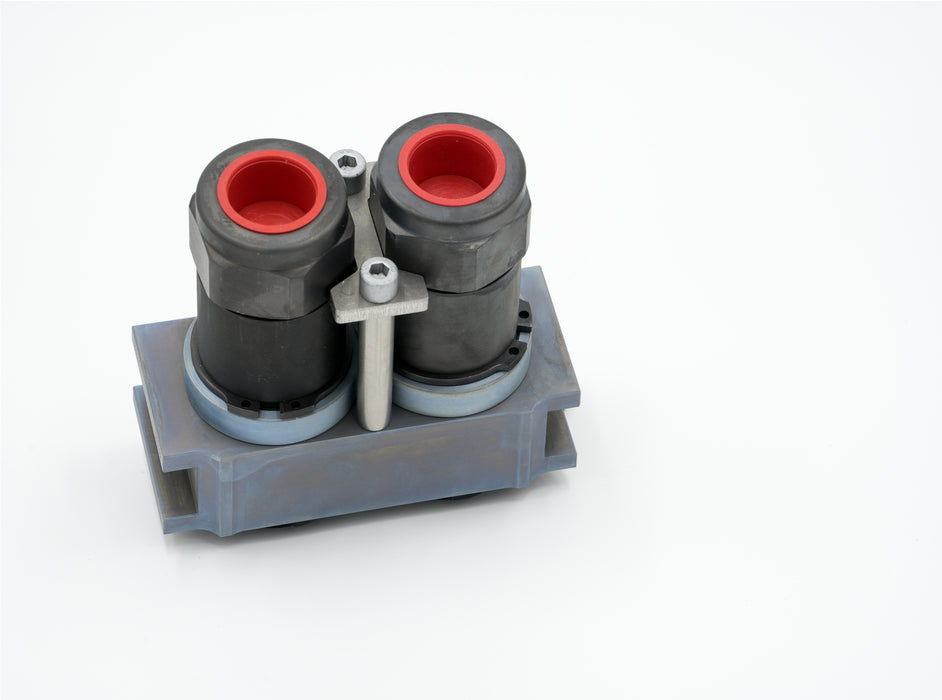

Taklock Werkzeugplatte / DN20

Taklock Werkzeugplatte / DN20

von Taklock
Du sparst 10% Du sparst 10%
€871,50
€629,00 - €1.184,00
€871,50
€784,35
(exkl. MwSt)
€933,37 (inkl. MwSt)
€566,10 - €1.065,60
€784,35
Versand: DE: 9,90–18,90 € · EU: 25–59 € · Spedition bei schweren Artikeln
Alle Versandinfos

Lieferzeit: 2–5 Werktage (Beschaffungsartikel)

Passend für DN20-Systeme | Einsatzgewicht 10,0 - ca. 40 t

SKU 950-020-031
Art: 2-fach
Belegung: DN20 belegt / DN20 belegt

Taklock PMK-20 Serie bei uns im Shop:

als 1er-, 2er-, 3er und 4er-System erhältlich

Die Werkzeugplatten (WP) werden immer an den hydraulischen Anbaugeräten: Schwenklöffel, Hydraulikhammer, Sortiergreifer usw. montiert.

Produktvarianten

Art: 2-fach / Belegung: 1-fach
Belegung
DN13 belegt / DN20 frei
DN20 belegt / DN13 frei
Beschreibung
Diese 2-er Werkzeugplatten sind 1-fach belegt und zum Verbinden mit der PMK-20 an der linken Stielseite. Die nicht belegte Leitung lässt keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK-20 2-fach belegten linken Schnellkupplung (Art.Nr. 950-020-016) verbunden werden. Es muss die belegte Leitung an Ihrem Anbaugerät verwendet werden.
Belegung
DN20 belegt / DN20 frei
DN20 frei / DN20 belegt
Beschreibung
Diese 2-er Werkzeugplatten sind 1-fach belegt und zum Verbinden an der Stielseite mit der Baumaschine. Eine DN20 Leitung ist belegt und die zweite DN20 Leitung ist nicht belegt und lässt keinen Ölfluss zu D.h. die Werkzeugplatte kann mit einer PMK-20 2-fach belegten Schnellkupplung (Art.Nr. 950-020-030) verbunden werden. Es muss eine DN20 Leitung an Ihrem Anbaugerät verwendet werden.
Belegung
DN20 frei / DN13 belegt
DN13 frei / DN20 belegt
Beschreibung
Diese 2-er Werkzeugplatten sind 1-fach belegt und zum Verbinden mit der PMK-20 an der rechten Stielseite. Die nicht belegte Leitung lässt keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK-20 2-fach belegten rechten Schnellkupplung (Art.Nr. 950-020-039) verbunden werden. Es muss die belegte Leitung an Ihrem Anbaugerät verwendet werden.
Art: 2-fach / Belegung: 2-fach
Belegung
DN20 belegt / DN20 belegt
Beschreibung
Diese 2-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der Stielseite der Baumaschine. Beide Leitungen DN20 sind belegt. D.h. die Werkzeugplatte kann mit einer PMK-20 2-fach belegten Schnellkupplung (Art.Nr. 950-020-030) verbunden werden. Es müssen beide Leitungen DN20 an Ihrem Anbaugerät verwendet werden.
Belegung
DN20 belegt / DN13 belegt
Beschreibung
Diese 2-er Werkzeugplatte ist 2-fach belegt und zum Verbinden mit der PMK-20 an der linken Stielseite. Die Leitungen DN20 und DN13 sind belegt. D.h. die Werkzeugplatte kann mit einer PMK-20 2-fach belegten linken Schnellkupplung (Art.Nr. 950-020-016) verbunden werden. Es müssen die Leitungen DN20 und DN13 an Ihrem Anbaugerät verwendet werden.
Belegung
DN13 belegt / DN20 belegt
Beschreibung
Diese 2-er Werkzeugplatte ist 2-fach belegt und zum Verbinden mit der PMK-20 an der rechten Stielseite. Die Leitungen DN13 und DN20 sind belegt. D.h. die Werkzeugplatte kann mit einer PMK-20 2-fach belegten rechten Schnellkupplung (Art.Nr. 950-020-039) verbunden werden. Es müssen die Leitungen DN13 und DN20 an Ihrem Anbaugerät verwendet werden.
Art: 3-fach / Belegung: 1-fach
Belegung
DN20 belegt / DN13 frei / DN20 frei
DN20 frei / DN13 frei / DN20 belegt
Beschreibung
Diese 3-er Werkzeugplatten sind 1-fach belegt und zum Verbinden an der Stielseite mit der PMK. Eine Hauptleitung DN20 ist belegt und die Steuerleitung DN13 und eine Hauptleitung DN20 sind nicht belegt und lassen keinen Ölfluss zu D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten Schnellkupplung (Art-Nr. 950-020-061) verbunden werden. Somit ist eine Hauptleitung DN20 an Ihrem Anbaugerät zu verwenden.
Belegung
DN20 frei / DN13 belegt / DN20 frei
Beschreibung
Diese 3-er Werkzeugplatte ist 1-fach belegt und zum Verbinden an der Stielseite mit der PMK. Die Steuerleitung DN13 ist belegt und die beiden Hauptleitungen DN20 sind nicht belegt und lassen keinen Ölfluss zu D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten Schnellkupplung (Art.Nr. 950-020-061) verbunden werden. Somit ist nur die Steuerleitung DN13 an Ihrem Anbaugerät zu verwenden.
Belegung
DN20 belegt / DN13 frei / DN13 frei
Beschreibung
Diese 3-er Werkzeugplatte ist 1-fach belegt und zum Verbinden an der linken Seite mit der PMK. Die Hauptleitung DN20 ist belegt und die beiden Steuerleitungen DN13 sind nicht belegt und lassen keinen Ölfluss zu D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten linken Schnellkupplung (Art.Nr. 950-020-048) verbunden werden. Somit ist die Hauptleitung DN20 für Ihr Anbaugerät zu verwenden.
Belegung
DN20 frei / DN13 belegt / DN13 frei
DN20 frei / DN13 frei / DN13 belegt
Beschreibung
Diese 3-er Werkzeugplatten sind 1-fach belegt und zum Verbinden an der linken Seite mit der PMK. Eine Steuerleitung DN13 ist belegt und die Hauptleitung DN20 und eine Steuerleitung DN13 sind nicht belegt und lassen keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten linken Schnellkupplung (Art.Nr. 950-020-048) verbunden werden. Somit ist nur eine Steuerleitung DN13 an Ihrem Anbaugerät zu verwenden.
Belegung
DN13 frei / DN13 frei / DN20 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 1-fach belegt und zum Verbinden an der rechten Seite an der PMK. Die Hauptleitung DN20 ist belegt und die beiden Steuerleitungen DN 13 sind nicht belegt und lassen keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten rechten Schnellkupplung (Art.Nr. 950-020-018) verbunden werden. Somit ist die Hauptleitung DN20 an Ihrem Anbaugerät zu verwenden.
Belegung
DN13 frei / DN13 belegt / DN20 frei
DN13 belegt / DN13 frei / DN20 frei
Beschreibung
Diese 3-er Werkzeugplatten sind 1-fach belegt und zum Verbinden an der rechten Seite mit der PMK. Eine Steuerleitung DN13 ist belegt und die Hauptleitung DN20 und eine Steuerleitung DN13 sind nicht belegt und lassen keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten rechten Schnellkupplung (Art.Nr. 950-020-018) verbunden werden. Somit ist eine Steuerleitungen DN13 an Ihrem Anbaugerät zu verwenden.
Art: 3-fach / Belegung: 2-fach
Belegung
DN20 belegt / DN 13 frei / DN 20 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der Stielseite mit der PMK. Beide Hauptleitungen DN20 sind belegt und die Steuerleitung DN13 ist nicht belegt und lässt keinen Ölfluss zu D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten Schnellkupplung (Art.Nr. 950-020-061) verbunden werden. Somit sind beide Hauptleitungen DN20 an Ihrem Anbaugerät zu verwenden.
Belegung
DN20 belegt / DN 13 belegt / DN20 frei
DN20 frei / DN13 belegt / DN20 belegt
Beschreibung
Diese 3-er Werkzeugplatten sind 2-fach belegt und zum Verbinden an der Stielseite mit der PMK. Eine Hauptleitung DN20 und die Steuerleitung DN13 sind belegt und eine Hauptleitung DN20 ist nicht belegt und lässt keinen Ölfluss zu D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten Schnellkupplung (Art.Nr. 950-020-061) verbunden werden. Somit sind eine Hauptleitungen DN20 und die Steuerleitung DN13 an Ihrem Anbaugerät zu verwenden.
Belegung
DN20 belegt / DN13 belegt / DN13 frei
DN20 belegt / DN13 frei / DN13 belegt
Beschreibung
Diese 3-er Werkzeugplatten sind 2-fach belegt und zum Verbinden an der linken Seite mit der PMK. Die Hauptleitung DN 20 und eine Steuerleitung DN13 sind belegt. Eine Steuerleitung DN13 ist nicht belegt und lässt keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten linken Schnellkupplung (Art-Nr. 950-020-048) verbunden werden. Somit ist die Hauptleitung DN20 und eine Steuerleitung DN13 für Ihr Anbaugerät zu verwenden.
Belegung
DN20 frei / DN 13 belegt / DN13 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der linken Seite mit der PMK. Die Hauptleitung DN20 ist nicht belegt und lässt keinen Ölfluss zu. Die beiden Steuerleitungen DN13 sind belegt D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten linken Schnellkupplung (Art.Nr. 950-020-048) verbunden werden. Somit sind nur die beiden Steuerleitungen DN13 für Ihr Anbaugerät zu verwenden.
Belegung
DN13 frei / DN13 belegt / DN 20 belegt
DN13 belegt / DN13 frei / DN 20 belegt
Beschreibung
Diese 3-er Werkzeugplatten sind 2-fach belegt und zum Verbinden an der rechten Seite mit der PMK. Die Hauptleitung DN20 und eine Steuerleitung DN 13 sind belegt. Eine Steuerleitung DN13 ist nicht belegt und lässt keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten rechten Schnellkupplung (Art.Nr. 950-020-018) verbunden werden. Somit ist die Hauptleitung DN20 und eine Steuerleitungen DN13 an Ihrem Anbaugerät zu verwenden.
Belegung
DN13 belegt / DN13 belegt / DN20 frei
Beschreibung
Diese 3-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der rechten Seite. Die beiden Steuerleitungen DN13 sind belegt und die Hauptleitung DN20 ist nicht belegt lässt keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten rechten Schnellkupplung (Art.Nr. 950-020-018) verbunden werden. Somit sind die beiden Steuerleitungen DN13 an Ihrem Anbaugerät zu verwenden
Art: 3-fach / Belegung: 3-fach
Belegung
DN20 belegt / DN13 belegt / DN20 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 3-fach belegt und zum Verbinden an der Stielseite mit der PMK. Die beiden Hauptleitungen DN20 und die Steuerleitung sind belegt D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten Schnellkupplung (Art.Nr. 950-020-061) verbunden werden. Somit sind beide Hauptleitungen DN20 und die Steuerleitung DN13 an Ihrem Anbaugerät zu verwenden.
Belegung
DN20 belegt / DN13 belegt / DN13 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 3-fach belegt und zum Verbinden an der linken Seite Stielseite mit der PMK. Die Hauptleitung DN20 und die beiden Steuerleitungen DN13 sind belegt. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten linken Schnellkupplung (Art.Nr. 950-020-048) verbunden werden. Somit ist die Leitung DN20 und die beiden Steuerleitungen DN13 für Ihr Anbaugerät zu verwenden.
Belegung
DN13 belegt / DN13 belegt / DN20 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 3-fach belegt und zum Verbinden an der rechten Seite mit der PMK. Die Hauptleitung DN20 und beide Steuerleitungen sind belegt. D.h. die Werkzeugplatte kann mit einer PMK 20 3-fach belegten rechten Schnellkupplung (Art.Nr. 950-020-018) verbunden werden. Somit sind die Hauptleitung DN20 und beide Steuerleitungen DN13 an Ihrem Anbaugerät zu verwenden.
Art: 4-fach / Belegung: 4-fach
Belegung
DN20 belegt / DN10 belegt / DN10 belegt / DN20 belegt
Beschreibung
Diese 4-er Werkzeugplatte ist 4-fach belegt und zum Verbinden an der Stielseite mit der PMK. Die beiden Hauptleitungen DN20 und die beiden Leitungen DN10 sind belegt. D.h. die Werkzeugplatte kann mit einer PMK 20 4-fach belegten Schnellkupplung (Art.Nr. 950-020-097) verbunden werden. Somit sind beide Hauptleitungen DN20 und die beiden Leitungen DN10 an Ihrem Anbaugerät zu verwenden.


Warum Taklock?

Warum Taklock?

Effiziente und präzise Arbeiten werden mit speziellen Anbaugeräten verichtet. Damit das Wechseln der Anbaugeräte genau so effizient und präzise abläuft, bieten wir dir die Taklock Multikupplung.

Vorteile

Vorteile

  • Individuelle Belegung je nach Anbaugerät
  • Geringes Zusatzgewicht
  • Sehr leichte Montage
  • Einsatz von hydraulischen Hämmern uneingeschränkt möglich
  • Tropffreie Kupplungen ermöglichen Arbeiten in sensiblen Gebieten
