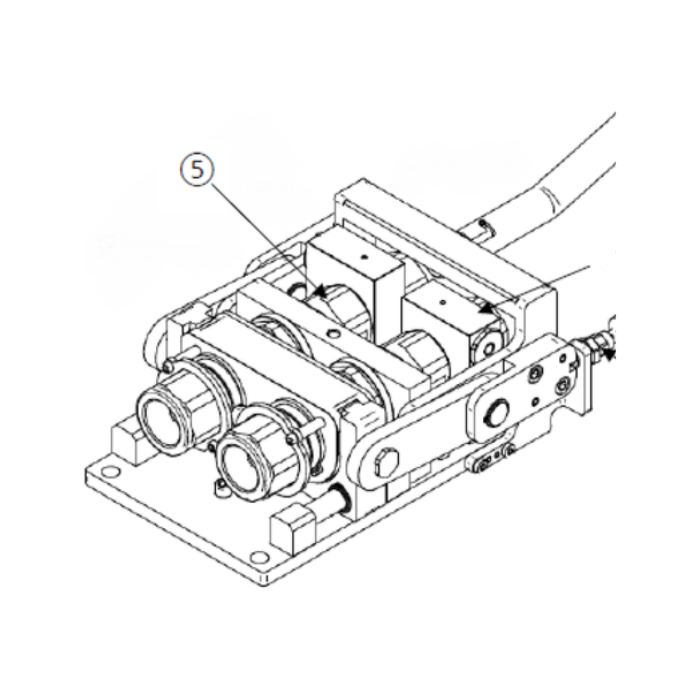

Pister Taklock Kupplung DN25 maschinenseitig

Original Pister Taklock Multikupplung PMK-25 mit Baugröße DN25 (Kupplungstyp 2, 375 bar) – die maschinenseitige Kupplung für schwere Bagger ab 30 t. SAE-Flanschanschlüsse sorgen für feste, dauerhaft dichte Verbindungen; eine hydraulische Verriegelung verhindert das Öffnen unter Druck.

Technische Daten

* Richtwert; maßgeblich sind Volumenstrom und Druck Ihrer Maschine.

Varianten

Typischer Einsatz: Abbruchausrüstung – schneller Wechsel zwischen Erdbauausleger und Longfront, Leitungen für Stellzylinder und Werkzeug in Sekunden getrennt und verbunden.

So funktioniert das Taklock-System

• Kupplung (PMK) – sitzt fest an der Maschine (Baggerstiel bzw. Hubgerüst) und trägt die Kupplungsstecker.
• Werkzeugplatte (WP) – wird am Anbaugerät montiert und trägt die Kupplungsmuffen.
• Parkstation – nimmt die abgekuppelte Werkzeugplatte auf und schützt sie vor Schmutz.
• Mit einem Hebel werden alle Leitungen gleichzeitig gekuppelt – kein einzelnes Stecken, keine Verwechslung der Anschlüsse.

Passend dazu

• Werkzeugplatte PMK-25
• Parkstation PMK-25

Ihre Vorteile

• Werkzeugwechsel in Sekunden – alle Leitungen mit einem Handgriff, ohne zusätzliche Hilfsmittel
• Kniehebel-Mechanismus, im geschlossenen Zustand selbstsichernd (Sicherheitsrasterung)
• Robuste Bauweise aus gehärtetem Stahl mit Zink-Nickel-Beschichtung – auch für Hydraulikhämmer und Abbruchwerkzeuge
• Kupplungen verschiedener Nennweiten in einem System möglich
• Vorhandene Anbaugeräte werden einfach mit einer Werkzeugplatte nachgerüstet

Häufige Fragen

Wie viele Kupplungen brauche ich?
Die PMK-25 wird je nach Maschinenkonfiguration modular am Baggerstiel aufgebaut. Sprechen Sie uns für die Planung an.

Passt das System an meine Maschine?
Die PMK-25 ist für schwere Bagger mit einem Einsatzgewicht von ab 30 t ausgelegt. Entscheidend sind Volumenstrom und Druck Ihrer Hydraulik. Schicken Sie uns im Zweifel Maschinentyp und Hydraulikdaten.

Darf ich unter Druck kuppeln?
Nein. Ein- und Auskuppeln nur im drucklosen Zustand (p = 0). Die hydraulische Verriegelung verhindert das Öffnen, solange Druck anliegt.

Alle Kennwerte, Montage- und Pflegehinweise finden Sie im technischen Datenblatt unter „Downloads“.

Fragen zur Auswahl? Unsere Fachberatung hilft Ihnen gern: +49 7832 974733700 · info@hoch-hydraulik.de (Mo–Do 7:30–16:30, Fr 7:30–16:00). Am schnellsten geht es mit der Art.-Nr. oder einem Foto Ihrer Kupplung bzw. des Typenschilds.
