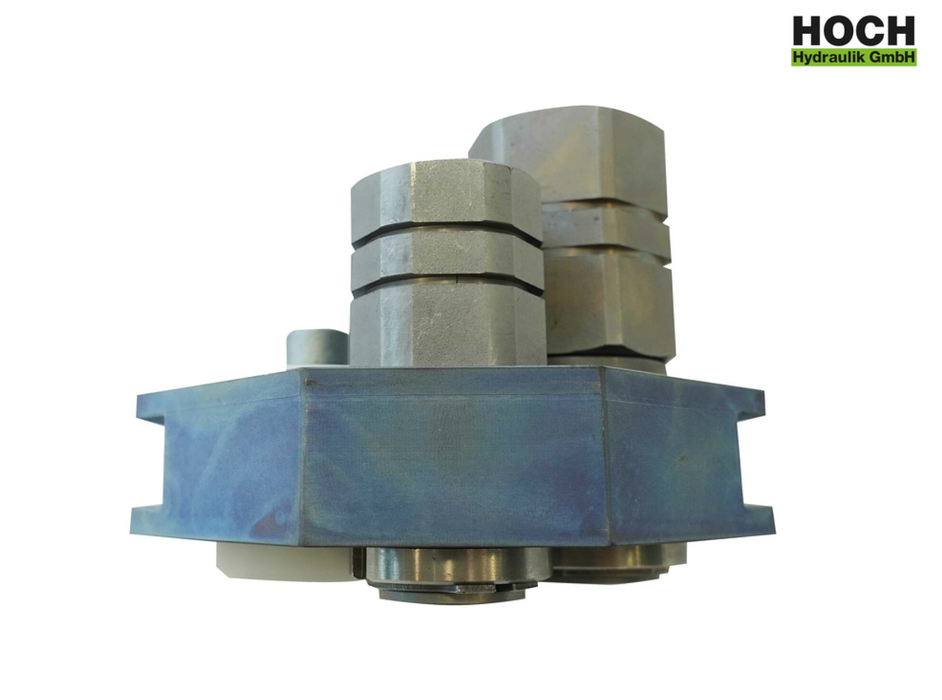

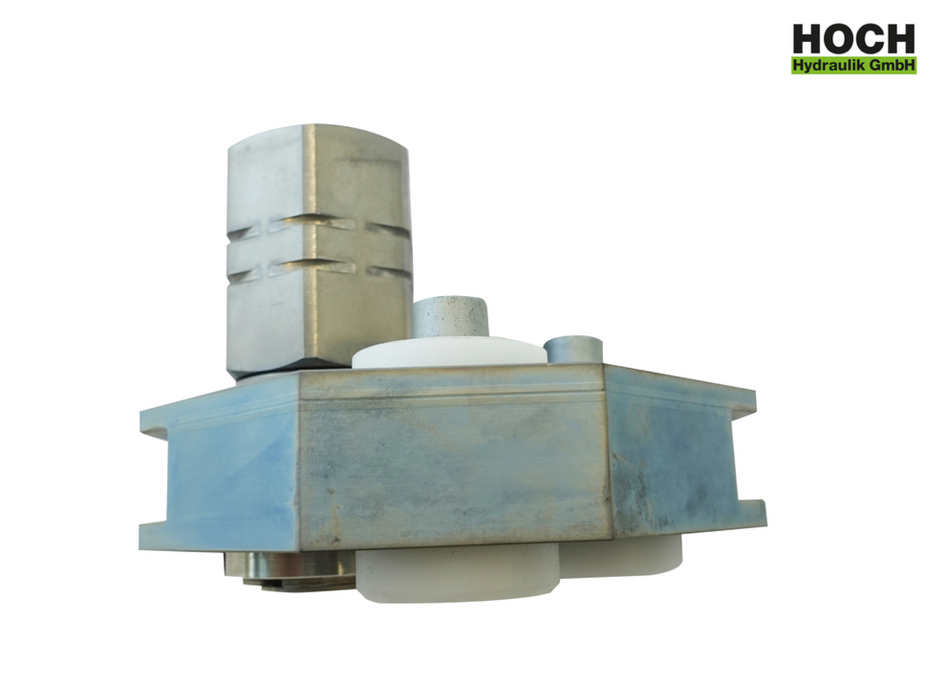

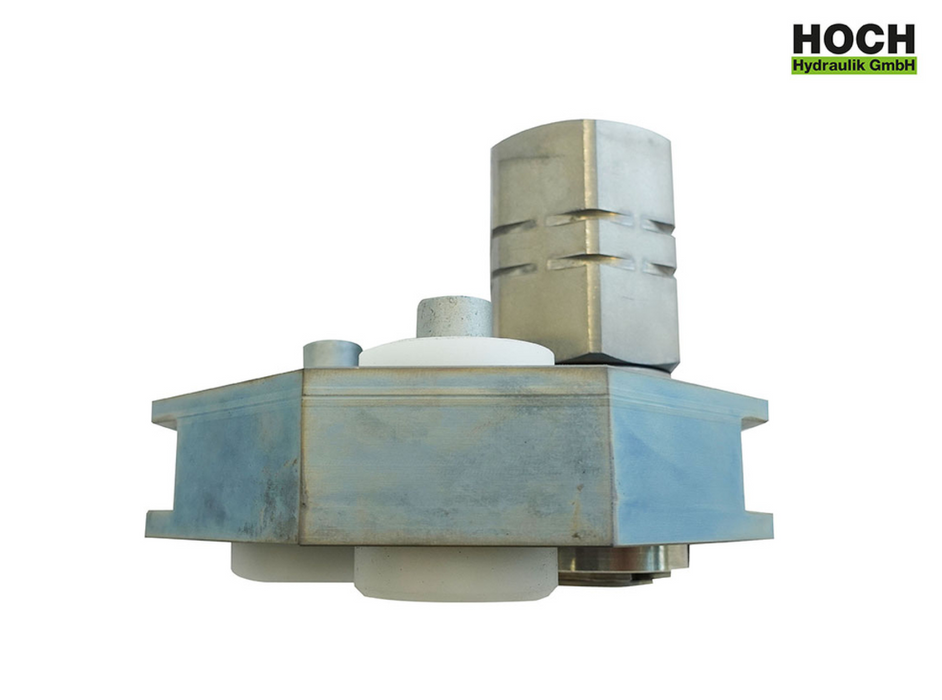

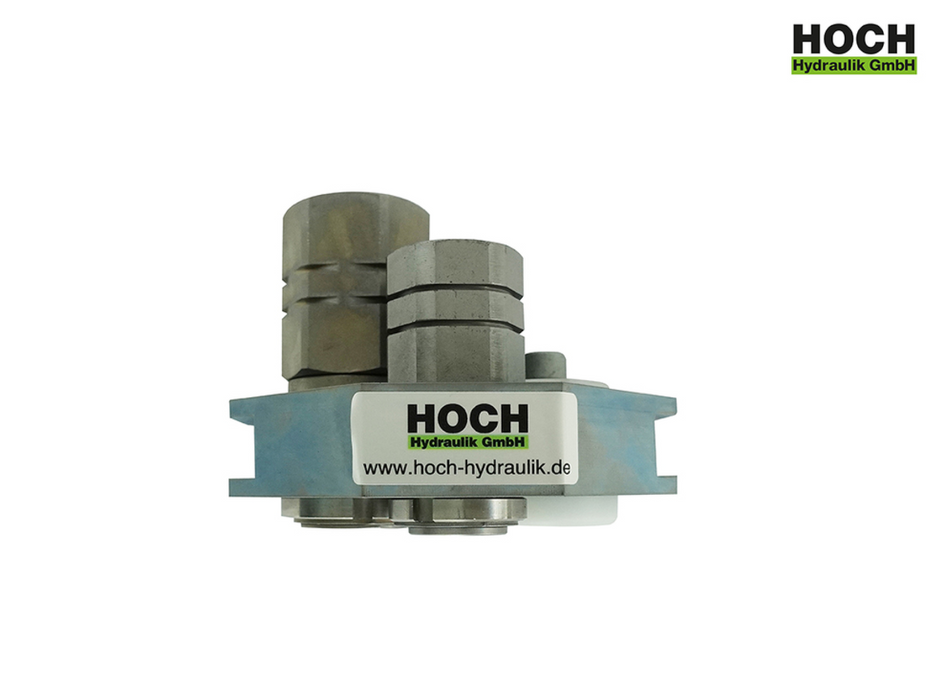

Taklock Werkzeugplatte / DN13

Taklock Werkzeugplatte / DN13

by Taklock
Save 10% Save 10%
€99,30
€99,30 - €322,50
€99,30
€89,37
(exkl. MwSt)
€106,35 (inkl. MwSt)
€89,37 - €290,25
€89,37
Versand: DE: 9,90–18,90 € · EU: 25–59 € · Spedition bei schweren Artikeln
Alle Versandinfos

Lieferzeit: 2–5 Werktage (Beschaffungsartikel)

Passend für DN13-Systeme | Einsatzgewicht 2,0 - 9,0 t

SKU 950-013-038
Art: 1-fach
Belegung: DN13

💡 Auch als Set erhältlich:

Taklock PMK-13 Serie bei uns im Shop:

als 1er-, 2er- und 3er-System erhältlich

Die Werkzeugplatten (WP) werden immer an den hydraulischen Anbaugeräten: Schwenklöffel, Hydraulikhammer, Sortiergreifer usw. montiert.

Produktvarianten


Art: 1-fach / Belegung: 1-fach
Belegung
DN13 belegt
Beschreibung

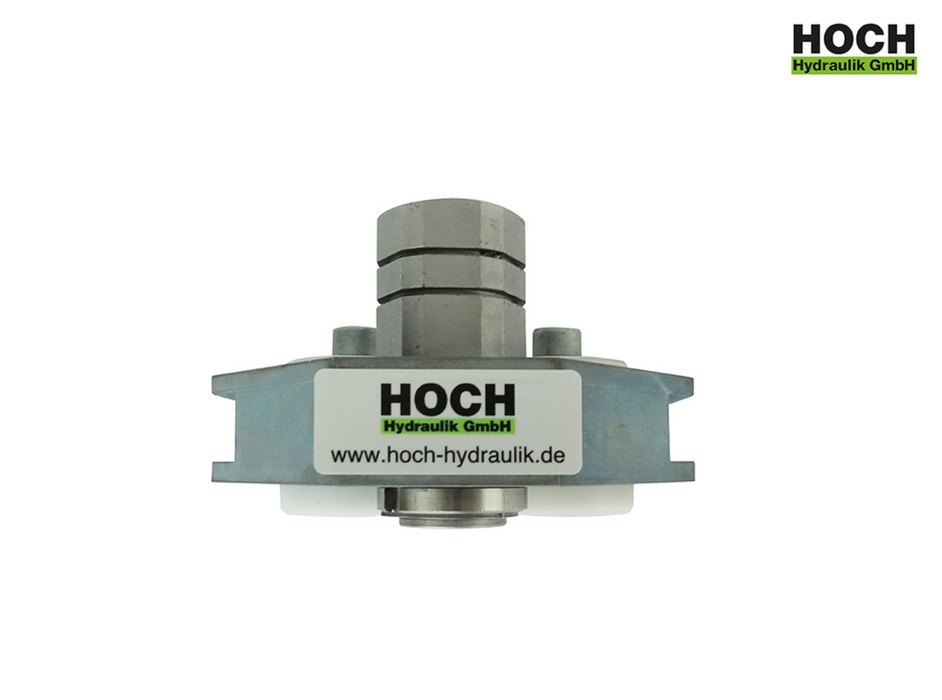

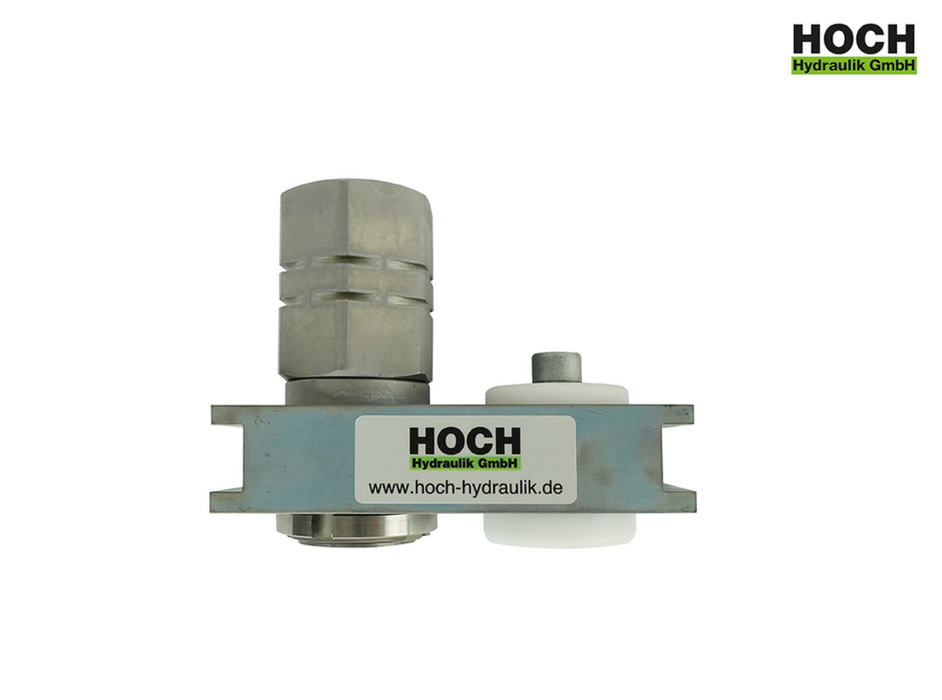

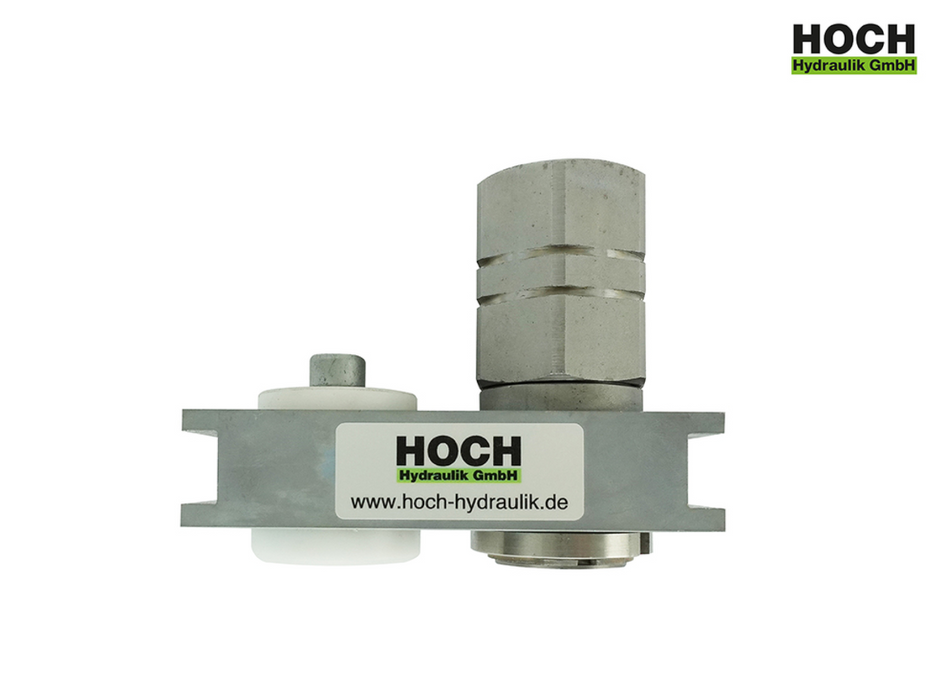

Diese 1-er Werkzeugplatte ist 1-fach belegt und zum Verbinden mit der PMK-13 an der Stielseite. Die Steuerleitung DN 13 ist belegt. D.h. die Werkzeugplatte kann mit einer PMK 13 1-fach belegten Schnellkupplung (Art. Nr. 950-010-041) verbunden werden.
Art: 2-fach / Belegung: 1-fach
Belegung
DN13 belegt / DN13 frei
DN13 frei / DN13 belegt
Beschreibung

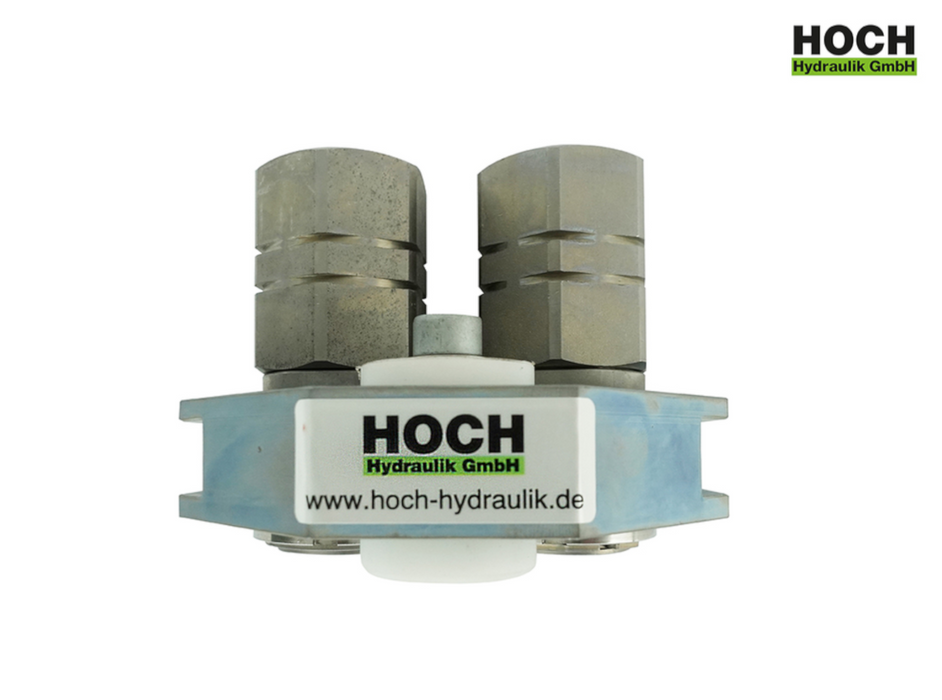

Diese 2-er Werkzeugplatte ist 1-fach belegt und zum Verbinden mit der PMK 13 an der Stielseite. Eine DN13 Leitung ist besetzt und die zweite DN13 Leitung ist frei und lässt keinen Ölfluss zu. D.h. die Werkzeugplatte kann mit einer PMK 13 2-fach belegten Schnellkupplung (Art. Nr. 950-013-040) verbunden werden. Es ist somit nur eine DN13 Leitung an Ihrem Anbaugerät zu verwenden.
Art: 2-fach / Belegung: 2-fach
Belegung
DN13 belegt / DN13 belegt
Beschreibung

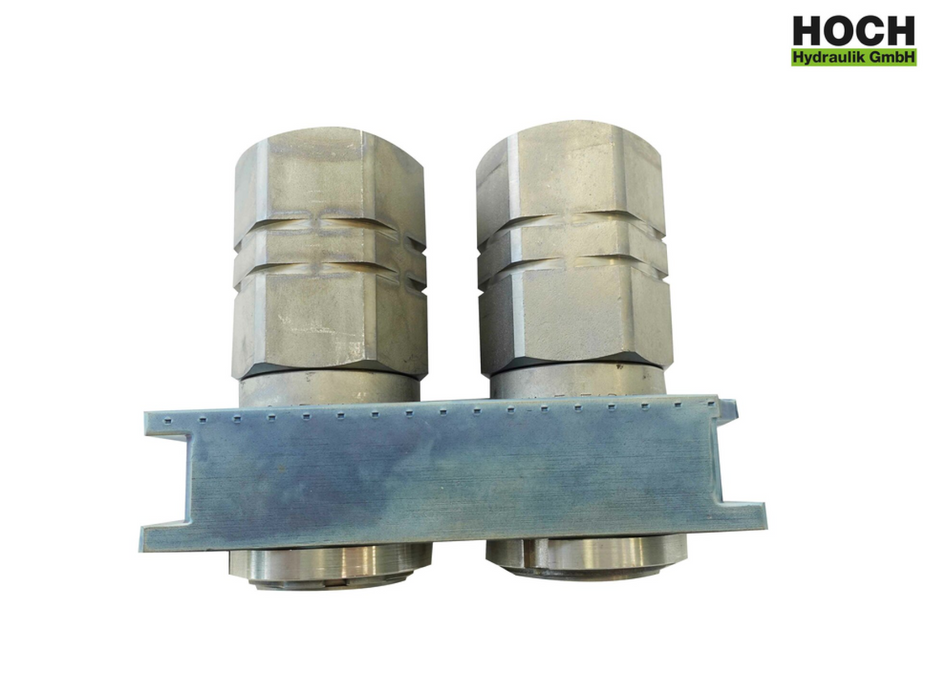

Diese 2-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der Stielseite der Baumaschine. Die doppelt belegte Werkzeugplatte ist mit zwei DN13 Anschlüssen ausgestattet und beide DN13 Anschlüsse sind belegt. D.h. die Werkzeugplatte kann mit einer PMK 13 2-fach belegten Schnellkupplung (Art.Nr. 950-013-040) verbunden werden. Es müssen beide DN13 Leitungen an Ihrem Anbaugerät verwendet werden.
Art: 3-fach / Belegung: 1-fach
Belegung
DN13 belegt / DN10 frei / DN13 frei
Beschreibung
Diese 3-er Werkzeugplatte ist 1-fach belegt und zum Verbinden an der Stielseite mit der PMK 13. Die Steuerleitung DN 10 ist nicht belegt, sondern nur eine Hauptleitungen DN13. D.h. die Werkzeugplatte kann mit einer PMK 13 3-fach belegten Schnellkupplung (Art.Nr. 950-013-052) verbunden werden. Die nicht belegten Leitungen an der Werkzeugplatte lassen keinen Ölfluss zu. Somit ist nur die Leitung DN 13 für Ihr Anbaugerät zu verwenden.
Belegung
DN13 frei / DN10 belegt / DN13 frei
Beschreibung
Diese 3-er Werkzeugplatte ist 1-fach belegt und zum Verbinden an der Stielseite der PMK 13. Die beiden Hauptleitungen DN13 sind nicht belegt, sondern nur die Steuerleitung DN10. D.h. die Werkzeugplatte kann mit einer PMK 13 3-fach belegten Schnellkupplung (Art.Nr. 950-013-052) verbunden werden. Die nicht belegten Leitungen DN13 an der Werkzeugplatte lassen keinen Ölfluss zu. Somit ist nur die Steuerleitung DN10 für Ihr Anbaugerät zu verwenden.
Belegung
DN13 frei / DN10 frei / DN13 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 1-fach belegt und zum Verbinden mit der PMK 13 an der Stielseite. Die Steuerleitung DN 10 und eine Leitung DN13 sind nicht belegt, sondern nur eine Hauptleitungen DN13. D.h. die Werkzeugplatte kann mit einer PMK 13 3-fach belegten Schnellkupplung (Art-Nr. 950-013-052) verbunden werden. Die nicht belegten Leitungen an der Werkzeugplatte lassen keinen Ölfluss zu. Somit ist nur eine Leitung DN 13 für Ihr Anbaugerät zu verwenden.
Art: 3-fach / Belegung: 2-fach
Belegung
DN13 belegt / DN10 frei / DN13 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der Stielseite mit der PMK 13. Die Steuerleitung DN 10 ist nicht belegt und lässt keinen Ölfluss zu, sondern nur die beiden Hauptleitungen DN13. D.h. die Werkzeugplatte kann mit einer PMK 13 3-fach belegten Schnellkupplung (95-013-052) verbunden werden. Die nicht belegte Leitung an der Werkzeugplatte lässt keinen Ölfluss zu. Somit sind nur die Leitungen DN 13 für Ihr Anbaugerät zu verwenden.
Belegung
DN13 belegt / DN10 belegt / DN13 frei
Beschreibung
Diese 3-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der Stielseite mit der PMK 13. Die Leitungen DN 10 und DN 13 sind belegt und eine DN 13 Leitung ist nicht belegt. D.h. die Werkzeugplatte kann mit einer PMK 13 3-fach belegten Schnellkupplung (950-013-052) verbunden werden. Die nicht belegte Leitung an der Werkzeugplatte lässt keinen Ölfluss zu. Somit ist die Leitung DN 13 für Ihr Anbaugerät und eine Steuerleitung DN 10 zu verwenden.
Belegung
DN13 frei / DN10 belegt / DN13 belegt
Beschreibung
Diese 3-er Werkzeugplatte ist 2-fach belegt und zum Verbinden an der Stielseite mit der PMK13. Eine Hauptleitung DN 13 und die Steuerleitung DN10 sind belegt. D.h. die Werkzeugplatte kann mit einer PMK 13 3-fach belegten Schnellkupplung (Art-Nr. 950-013-052) verbunden werden. Die nicht belegte Leitung DN13 an der Werkzeugplatte lässt keinen Ölfluss zu. Somit ist eine Hauptleitung DN13 und Steuerleitung DN10 für Ihr Anbaugerät zu verwenden.
Art: 3-fach / Belegung: 3-fach
Belegung
DN13 belegt / DN10 belegt / DN13 belegt
Beschreibung

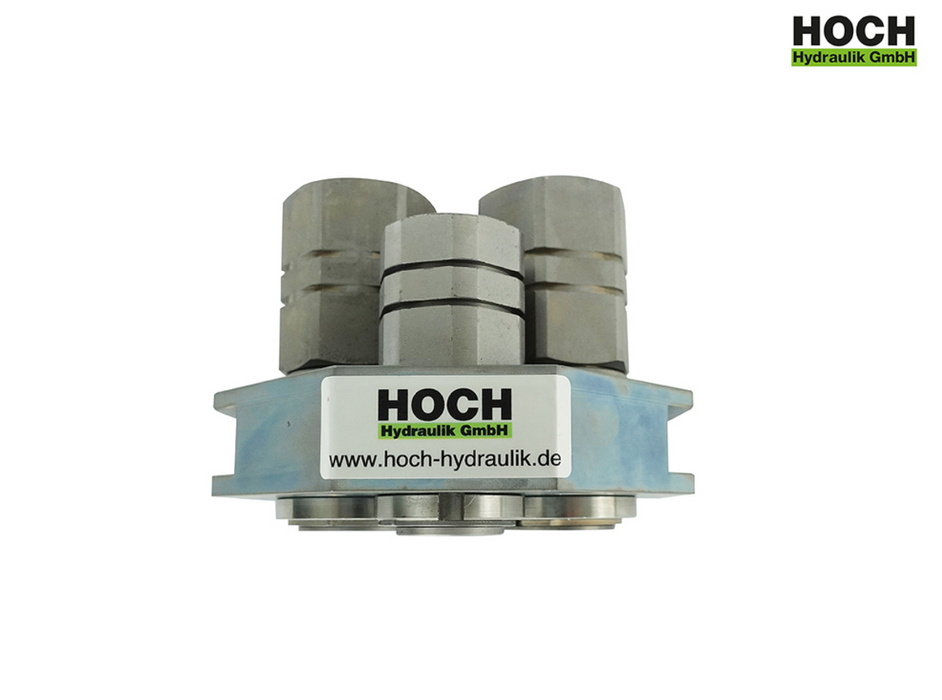

Diese 3-er Werkzeugplatte ist 3-fach belegt und zum Verbinder an der Stielseite der Baumaschine. Alle 2 DN13 Leitungen und die DN10 Leitung sind belegt. D.h. Die Werkzeugplatte kann mit einer PMK 13 3-fach belegten Schnellkupplung (Art.Nr. 950-013-052) verbunden werden. Es müssen beide DN13 Leitungen und die DN10 Leitung an Ihrem Anbaugerät verwendet werden.


Warum Taklock?

Warum Taklock?

Effiziente und präzise Arbeiten werden mit speziellen Anbaugeräten verichtet. Damit das Wechseln der Anbaugeräte genau so effizient und präzise abläuft, bieten wir dir die Taklock Multikupplung.

Vorteile

Vorteile

  • Individuelle Belegung je nach Anbaugerät
  • Geringes Zusatzgewicht
  • Sehr leichte Montage
  • Einsatz von hydraulischen Hämmern uneingeschränkt möglich
  • Tropffreie Kupplungen ermöglichen Arbeiten in sensiblen Gebieten
